碟形弹簧的原理及特点
碟形弹簧是在轴向上呈锥形并承受负载的特殊弹簧,在承受负载变形后,储蓄一定的势能,当螺栓出现松弛时,碟形弹簧释放部分势能以保持法兰连接间的压力达到密封要求。碟形弹簧应力分布由里到外均匀递减,能够实现低行程高补偿力的效果。
碟形弹簧特点
1.刚度大,缓冲吸振能力强,能以小变形承受大载荷,适合于轴向空间要求小的场合。
2.具有变刚度特性,这种弹簧具有很广范围的非线性特性。
3.用同样的碟形弹簧采用不同的组合方式,能使弹簧特性在很大范围内变化。可采用对合、叠合的组合方式,也可采用复合不同厚度,不同片数等的组合方式。
4.当叠合时,相对于同一变形,弹簧数越多则载荷越大。
特性
◆ 行程短 、负荷重
◆ 所需空间小
◆ 组合使用方便
◆ 维修换装容易
◆ 经济、安全性高

◆ 使用寿命长

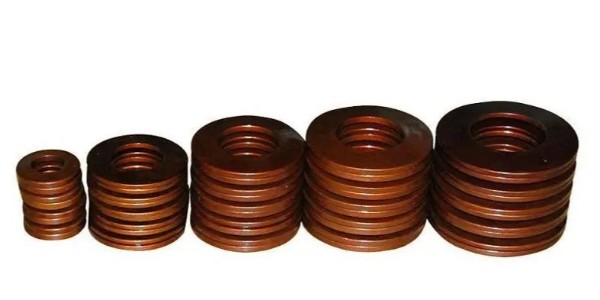

蝶形弹簧

碟形弹簧主要类型
(1)普通碟形弹簧 [2] 、梯形截面碟形弹簧、锥形梯形截面。碟形弹簧:形状和结构简单,应用较广。可以单个、对合、叠合组合或复合组成碟簧组使用,承受静载荷或变载荷,用于重型机械和飞机、大炮等武器中作为强力缓冲和减振弹簧。
(2)膜片弹簧:主要用于汽车离合器上,由分离指和碟簧两部分的作用。
(3)波形垫圈:机械密封中大量使用,进一步可发展为螺旋式波形弹簧。
(4)开槽形碟形弹簧:通常用于离合器中,如车床、汽车和拖拉机等的离合器。
(5)圆板形碟形弹簧:截面为圆板形,受载后产生变形而成为截圆锥形。结构简单,刚度较大,用于有特殊要求的场合。
(6)螺旋碟形弹簧:具有碟形弹簧和螺旋弹簧的双重特性,可以获得不同刚度的要求。
(7)波形圆柱弹簧(波簧):利用波形垫圈重叠成圆柱形,可以得到较大的变形。
