扭转弹簧的结构原理

   扭转弹簧 (也叫扭力弹簧,简称扭簧 ),属于螺旋弹簧,该款弹簧产生扭矩或旋转力。扭转弹簧的端部被固定到其他组件,当其他组件绕着弹簧中心旋转时,该弹簧将它们拉回初始位置。虽然该款弹簧被称之为扭转弹簧,但是,它受弯曲应力而不是扭转应力的制约。扭转弹簧可以存储和释放角能量或者通过绕簧体中轴旋转力臂以静态固定某一装置。

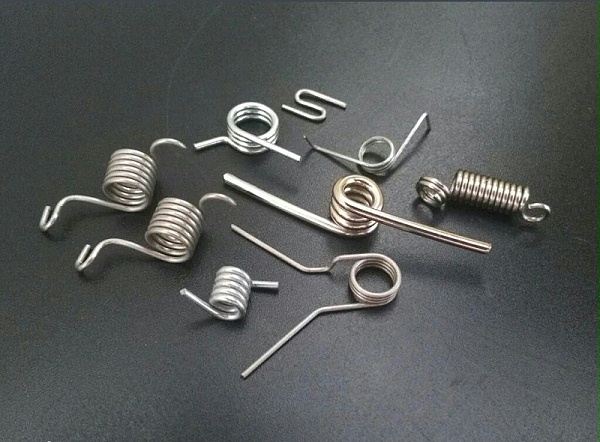

扭转弹簧

扭转弹簧

 构形:设计扭转弹簧时使其簧圈紧密接触,目的是促进旋转并使其产生角度回弹力。力臂构形有多种选择,这样可以以不同的方式固定弹簧。对于扭转弹簧而言,需要考虑的力臂规格包括力臂角度、等力臂长度和力臂收口类型。弹簧在同侧呈直线或平行时,力臂角度被视为0°,角度沿着非旋转方向而增大。力臂收口类型包括直扭、直线偏移式、铰链式、短拉钩收口和拉钩收口。为满足应用要求,您可以弯曲、扭曲扭转弹簧的收口,或者将其收口制成拉钩或拉环。

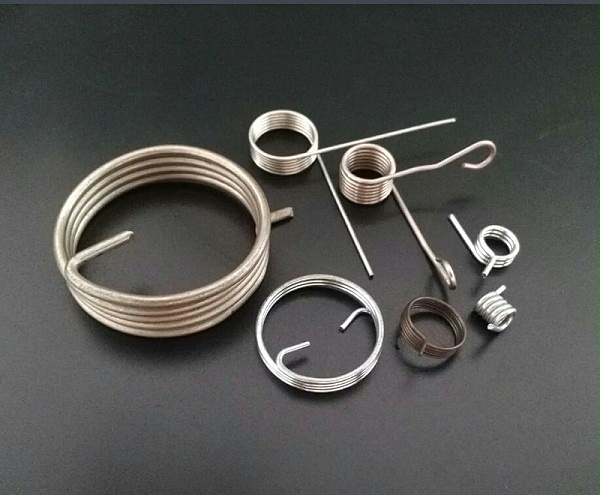

扭转弹簧

    应用:扭转弹簧的普通应用为:衣物别针、有纸夹的笔记板、后挡板和车库门。扭转弹簧在铰链、平衡体和握柄复位装置也有应用。该款弹簧尺寸繁多,如用于电子 设备的微型弹簧和用于座椅控制器的大型弹簧。应根据旋向对弹簧施加负荷;不推荐从自由位置以外的位置旋转弹簧。弹簧旋转时,直径变短,簧体变长。设计空间有限时,需要考虑这一点。扭转弹簧有杆或管 支撑时,工作性能*。设计者应考虑摩擦和力臂偏转对扭矩的影响。
