压簧的计算方法

首先要明确我们所设计的弹簧有什么要求,通过装配件我们要确定我们的弹簧应当用什么结构,外径或是内径大小,工作行程,载荷及工作环境。

1、弹簧丝直径d:制造弹簧的钢丝直径。

2、弹簧外径D2:弹簧的最大外径。

3、弹簧内径D1:弹簧的最小外径。

4、弹簧中径D:弹簧的平均直径。它们的计算公式为:D=(D2+D1)÷2=D1+d=D2-d

5、t:除支撑圈外,弹簧相邻两圈对应点在中径上的轴向距离成为节距,用t表示。

6、有效圈数n:弹簧能保持相同节距的圈数。

7、支撑圈数n2:为了使弹簧在工作时受力均匀,保证轴线垂直端面、制造时,常将弹簧两端并紧。并紧的圈数仅起支撑作用,称为支撑圈。一般有1.5T、2T、2.5T,常用的是2T。

8、总圈数n1:有效圈数与支撑圈的和。即n1=n+n2.

9、自由高H0:弹簧在未受外力作用下的高度。由下式计算:H0=nt+(n2-0.5)d=nt+1.5d(n2=2时)

10、弹簧展开长度L:绕制弹簧时所需钢丝的长度。L≈n1(ЛD2)2+n2(压簧)L=ЛD2n+钩部展开长度(拉簧)

11、螺旋方向:有左右旋之分,常用右旋,图纸没注明的一般用右旋。

12、弹簧旋绕比:中径D与钢丝直径d之比。

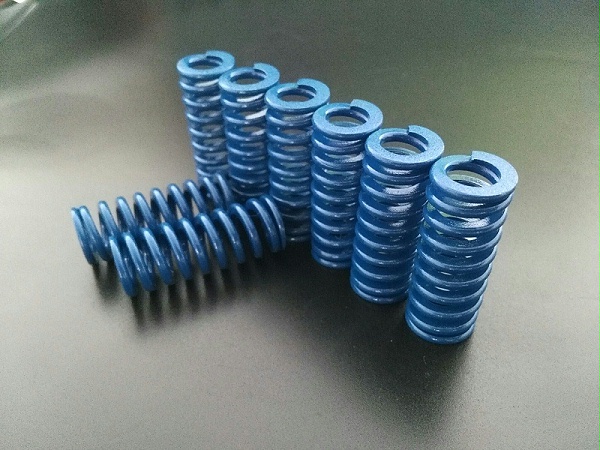

压簧

字符含义

c = 弹簧直径比 (c=D/d; c=D/b) [-]

b = 线宽 [单位:mm, in]

d = 线径 [单位:mm, in]

D = 中心直径 [单位:mm, in]

F = 弹簧负载 [单位:N, lb]

G = 剪切弹性模量[单位:MPa, psi]

h = 线高 [单位:mm, in]

k = 弹簧系数 [单位:N/mm, lb/in]

Ks= 曲线校正因数 [-]

L0 = 自由长度 [单位:mm, in]

LS = 固体高度 [单位:mm, in]

n = 有效圈数 [-] p = 节距[单位:mm, in]

s = 弹簧变形[单位:mm, in]

Ø =形状系数 t [-] (e.g. DIN 2090)

t =弹簧材料扭应力 [单位:MPa, psi]
