扭簧的计算方法

返回列表 来源: 发布日期: 2019.04.12

要想设计扭簧,那么我们必须先了解扭簧参数以及工作中的一些技术要求。下面我们对照扭簧参数图来解释一下这些基本参数。

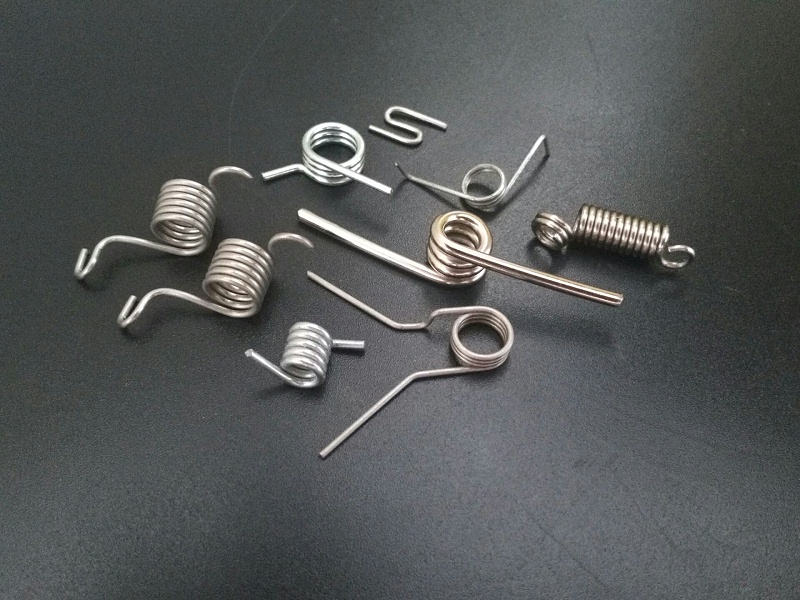

扭簧

d (弹簧线径) :该参数描述了弹簧线的直径,也就是我们说的弹簧钢丝的粗细,默认单位mm。

Dd (心轴最大直径):该参数描述的是工业应用中弹簧轴的最大直径,公差±2%。

D1 (内径):弹簧的内径等于外径减去两倍的线径。扭簧在工作过程中,内径可以减小到心轴直径,内径公差±2%。

D (中径):弹簧的中径等于外径减去一个线径。

D2 (外径) :等于内径加上两倍的线径。扭簧在工作过程中,外径将变小,公差(±2%±0.1)mm。

L0 (自然长度):注意:在工作过程中自然长度会减小,公差±2%。

Tum (扭转圈数):弹簧绕制的圈数,圈数的不同直接影响扭簧的性能。扭簧的圈数越多扭力越小。

deg (原始角度):扭簧的两个扭脚之间的原始角度。上图的原始角度为180°。

X1 (支承长度):这是从弹簧圈身中轴到弹簧支承的长度,一般工作中是固定不动的,也就是我们所说的固定力臂,公差±2%。

X2 (施力长度):这是从弹簧圈身中轴到弹簧施力点的长度,一般工作中是转动的,也就是我们所说的施力力臂,公差±2%。

A1 (工作扭转角度):扭转弹簧的在工作中扭转的角度。

An (最大扭转角度):扭转弹簧的最大扭转角度。

F1 (工作负荷):扭簧在工作角度A1时作用在扭转弹簧支承上的作用力。

Fn (最大负荷):允许作用在扭转弹簧支承上的最大力,对应的是An最大扭转角度时所需的作用力。

M1 (工作扭矩):扭簧在工作角度A1时允许扭矩(牛顿*毫米)。

Mn (最大扭矩):最大允许扭矩(牛顿*毫米),对应的是An最大扭转角度时的允许扭矩。

K (弹簧刚度):这个参数确定弹簧工作时的阻力。单位牛顿 * 毫米/度,公差±15%。

支承位置:扭转弹簧的支承有四个位置:0°, 90°,180°和 270°。

螺旋方向 :右旋弹簧反时针方向旋,左旋弹簧顺时针方向旋。我们的所有弹簧两种旋向都可生产。
