压缩弹簧的基本参数:线径,外径,中径,有效圈数

返回列表 来源: 发布日期: 2018.12.11

试验载荷 Fs Fs≥1.25Fn 测定弹簧特性时应加的最大载荷 压并载荷 Fb 弹簧被压至并圈时的载荷 工作行程 h h=fn-f1 弹簧的变形范围 簧丝截面尺寸 d(a×b) d(a)=(D2-D1)/2 d(a×b)根据载荷计算,

并取标准值 弹簧中径 D D=D2-d(a)=(D2+D1)/2 圆截面弹簧的D最好符合标准 弹簧内径 D1 D1=D-d 弹簧外径 D2 D2=D+d 旋绕比(弹簧指数) C C=D/d=4~14 可按旋绕比(弹簧指数)C的荐用值选取 工作圈数 n n≥2 根据工作变形量计算,按标准取值 支承圈数 nz 冷卷弹簧nz=0~3;热卷弹簧nz=2~3 工作时支承圈数不参与变形 总圈数 n1 n1=n+nz

尾数应为:1/4,1/2,3/4或整数 自由高度 H0 两端磨平 H0=nt+(nz-0.5)d 两端不磨 H0=nt+(nz+1)d H0受稳定性限制 压并高度 Hb 两端并紧并磨平 Hb≈(n1-0.5)d 两端并紧不磨 

Hb≈(n1+1)d 压至各圈接触时的理论高度 节距 T T=d+fn/n+δ1=(0.28~0.5)D 余隙 δ1 δ1≥0.1d 在Fn作用下不使各工作圈彼此接触所应保留的间隙 螺旋升角 α α=arctan[t/(πD)] 推荐α=5°~9° 簧丝长度 L L=πDn1/cosa

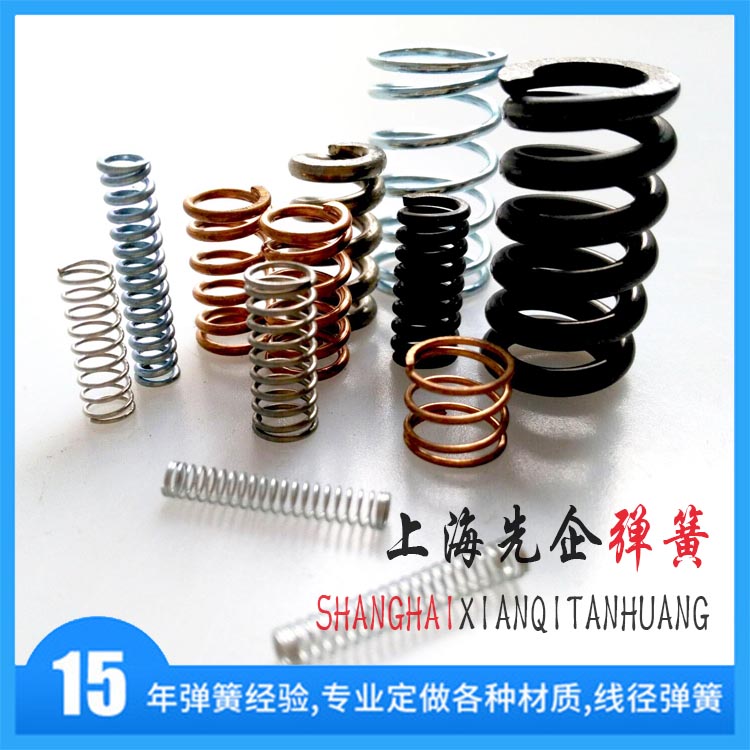

压缩弹簧
