压缩弹簧线经什么意思

返回列表 来源: 发布日期: 2019.01.08

压缩弹簧是承受向压力的螺旋弹簧,它所用的材料截面多为圆形,也有用矩形和多股钢萦卷制的,弹簧一般为等节距的,压缩弹簧的形状有:圆柱形、圆锥形、中凸形和中凹形以及少量的非圆形等,压缩弹簧的圈与圈之间有一定的间隙,当受到外载荷时弹簧收缩变形,储存形变能。

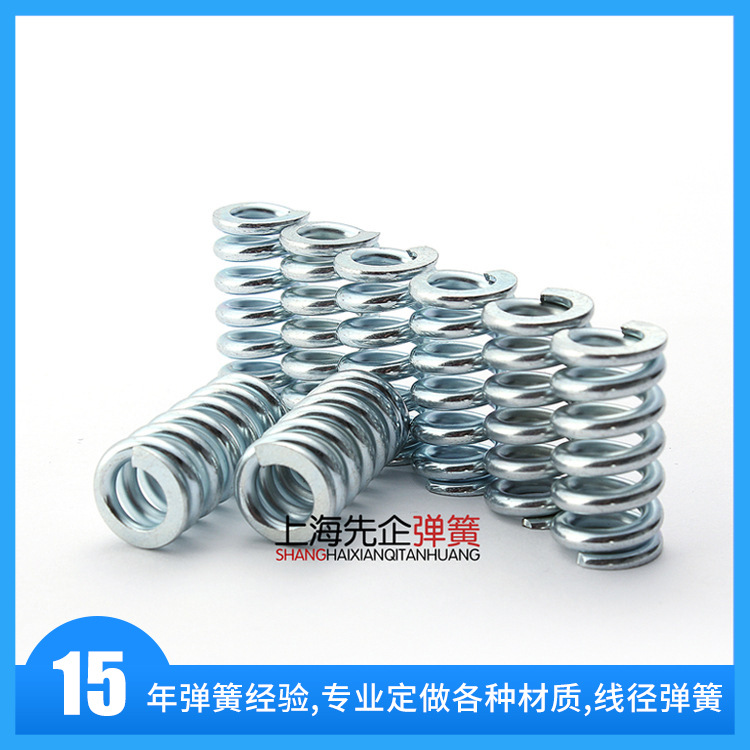

压缩弹簧

(1)弹簧线径d:制造弹簧的钢丝直径。

(2)弹簧外径D:弹簧的最大外径。

(3)弹簧内径D1:弹簧的最小外径。

(4)弹簧中径D2:弹簧的平均直径。 它们的计算公式为:D2=(D+D1)÷2=D1+d=D-d

(5)t:除支撑圈外,弹簧相邻两圈对应点在中径上的轴向距离成为节距,用t表示。

(6)有效圈数n:弹簧能保持相同节距的圈数。

(7)支撑圈数n2:为了使弹簧在工作时受力均匀,保证轴线垂直端面、制造时,常将弹簧两端并紧。并紧的圈数仅起支撑作用,称为支撑圈。一般有1.5T、2T、2.5T,常用的是2T。

(8)总圈数n1:有效圈数与支撑圈的和。即n1=n+n2.

(9)自由高H0:弹簧在未受外力作用下的高度。由下式计算:H0=nt+(n2-0.5)d=nt+1.5d (n2=2时)

(10)弹簧展开长度L:绕制弹簧时所需钢丝的长度。L≈n1 (ЛD2)2+n2 (压簧) L=ЛD2 n+钩部展开长度(拉簧)

(11)螺旋方向:有左右旋之分,常用右旋,图纸没注明的一般用右旋。

(12)弹簧旋绕比:中径D与 钢丝直径d之比
